1、What is Apollo

1.1 背景

随着程序功能的日益复杂，程序的配置日益增多：各种功能的开关、参数的配置、服务器的地址……

对程序配置的期望值也越来越高：配置修改后实时生效，灰度发布，分环境、分集群管理配置，完善的权限、审核机制……

在这样的大环境下，传统的通过配置文件、数据库等方式已经越来越无法满足开发人员对配置管理的需求。

Apollo配置中心应运而生！

1.2 Apollo简介

Apollo（阿波罗）是一款可靠的分布式配置管理中心，诞生于携程框架研发部，能够集中化管理应用不同环境、不同集群的配置，配置修改后能够实时推送到应用端，并且具备规范的权限、流程治理等特性，适用于微服务配置管理场景。

Apollo支持4个维度管理Key-Value格式的配置：

  1. application (应用)
  2. environment (环境)
  3. cluster (集群)
  4. namespace (命名空间)

同时，Apollo基于开源模式开发，开源地址：https://github.com/ctripcorp/apollo

1.2 配置基本概念

既然Apollo定位于配置中心，那么在这里有必要先简单介绍一下什么是配置。

按照我们的理解，配置有以下几个属性：

  • 配置是独立于程序的只读变量

    • 配置首先是独立于程序的，同一份程序在不同的配置下会有不同的行为。
    • 其次，配置对于程序是只读的，程序通过读取配置来改变自己的行为，但是程序不应该去改变配置。
    • 常见的配置有：DB Connection Str、Thread Pool Size、Buffer Size、Request Timeout、Feature Switch、Server Urls等。

  • 配置伴随应用的整个生命周期

    • 配置贯穿于应用的整个生命周期，应用在启动时通过读取配置来初始化，在运行时根据配置调整行为。

  • 配置可以有多种加载方式

    • 配置也有很多种加载方式，常见的有程序内部hard code，配置文件，环境变量，启动参数，基于数据库等

  • 配置需要治理

    • 权限控制
      • 由于配置能改变程序的行为，不正确的配置甚至能引起灾难，所以对配置的修改必须有比较完善的权限控制
    • 不同环境、集群配置管理
      • 同一份程序在不同的环境（开发，测试，生产）、不同的集群（如不同的数据中心）经常需要有不同的配置，所以需要有完善的环境、集群配置管理
    • 框架类组件配置管理
      • 还有一类比较特殊的配置 - 框架类组件配置，比如CAT客户端的配置。
      • 虽然这类框架类组件是由其他团队开发、维护，但是运行时是在业务实际应用内的，所以本质上可以认为框架类组件也是应用的一部分。
      • 这类组件对应的配置也需要有比较完善的管理方式。

2、Why Apollo

正是基于配置的特殊性，所以Apollo从设计之初就立志于成为一个有治理能力的配置发布平台，目前提供了以下的特性：

  • 统一管理不同环境、不同集群的配置

    • Apollo提供了一个统一界面集中式管理不同环境（environment）、不同集群（cluster）、不同命名空间（namespace）的配置。
    • 同一份代码部署在不同的集群，可以有不同的配置，比如zookeeper的地址等
    • 通过命名空间（namespace）可以很方便地支持多个不同应用共享同一份配置，同时还允许应用对共享的配置进行覆盖

  • 配置修改实时生效（热发布）

    • 用户在Apollo修改完配置并发布后，客户端能实时（1秒）接收到最新的配置，并通知到应用程序

  • 版本发布管理

    • 所有的配置发布都有版本概念，从而可以方便地支持配置的回滚

  • 灰度发布

    • 支持配置的灰度发布，比如点了发布后，只对部分应用实例生效，等观察一段时间没问题后再推给所有应用实例

  • 权限管理、发布审核、操作审计

    • 应用和配置的管理都有完善的权限管理机制，对配置的管理还分为了编辑和发布两个环节，从而减少人为的错误。
    • 所有的操作都有审计日志，可以方便地追踪问题

  • 客户端配置信息监控

    • 可以在界面上方便地看到配置在被哪些实例使用

  • 提供Java和.Net原生客户端

    • 提供了Java和.Net的原生客户端，方便应用集成
    • 支持Spring Placeholder, Annotation和Spring Boot的ConfigurationProperties，方便应用使用（需要Spring 3.1.1+）
    • 同时提供了Http接口，非Java和.Net应用也可以方便地使用

  • 提供开放平台API

    • Apollo自身提供了比较完善的统一配置管理界面，支持多环境、多数据中心配置管理、权限、流程治理等特性。不过Apollo出于通用性考虑，不会对配置的修改做过多限制，只要符合基本的格式就能保存，不会针对不同的配置值进行针对性的校验，如数据库用户名、密码，Redis服务地址等
    • 对于这类应用配置，Apollo支持应用方通过开放平台API在Apollo进行配置的修改和发布，并且具备完善的授权和权限控制

  • 部署简单

    • 配置中心作为基础服务，可用性要求非常高，这就要求Apollo对外部依赖尽可能地少
    • 目前唯一的外部依赖是MySQL，所以部署非常简单，只要安装好Java和MySQL就可以让Apollo跑起来
    • Apollo还提供了打包脚本，一键就可以生成所有需要的安装包，并且支持自定义运行时参数

3、Apollo at a glance

3.1 基础模型

如下即是Apollo的基础模型：

  1. 用户在配置中心对配置进行修改并发布
  2. 配置中心通知Apollo客户端有配置更新
  3. Apollo客户端从配置中心拉取最新的配置、更新本地配置并通知到应用

basic-architecture

3.2 界面概览

apollo-home-screenshot

上图是Apollo配置中心中一个项目的配置首页

  • 在页面左上方的环境列表模块展示了所有的环境和集群，用户可以随时切换。
  • 页面中央展示了两个namespace(application和FX.apollo)的配置信息，默认按照表格模式展示、编辑。用户也可以切换到文本模式，以文件形式查看、编辑。
  • 页面上可以方便地进行发布、回滚、灰度、授权、查看更改历史和发布历史等操作

3.3 添加/修改配置项

用户可以通过配置中心界面方便的添加/修改配置项，更多使用说明请参见应用接入指南

edit-item-entry

输入配置信息：

edit-item

3.4 发布配置

通过配置中心发布配置：

publish-items

填写发布信息：

publish-items

3.5 客户端获取配置（Java API样例）

配置发布后，就能在客户端获取到了，以Java为例，获取配置的示例代码如下。Apollo客户端还支持和Spring整合，更多客户端使用说明请参见Java客户端使用指南和.Net客户端使用指南。

Config config = ConfigService.getAppConfig();
Integer defaultRequestTimeout = 200;
Integer requestTimeout = config.getIntProperty("requestTimeout", defaultRequestTimeout);

3.6 客户端监听配置变化

通过上述获取配置代码，应用就能实时获取到最新的配置了。

不过在某些场景下，应用还需要在配置变化时获得通知，比如数据库连接的切换等，所以Apollo还提供了监听配置变化的功能，Java示例如下：

Config config = ConfigService.getAppConfig();
config.addChangeListener(new ConfigChangeListener() {
  @Override
  public void onChange(ConfigChangeEvent changeEvent) {
    for (String key : changeEvent.changedKeys()) {
      ConfigChange change = changeEvent.getChange(key);
      System.out.println(String.format(
        "Found change - key: %s, oldValue: %s, newValue: %s, changeType: %s",
        change.getPropertyName(), change.getOldValue(),
        change.getNewValue(), change.getChangeType()));
     }
  }
});

3.7 Spring集成样例

Apollo和Spring也可以很方便地集成，只需要标注@EnableApolloConfig后就可以通过@Value获取配置信息：

@Configuration
@EnableApolloConfig
public class AppConfig {}
@Component
public class SomeBean {
    //timeout的值会自动更新
    @Value("${request.timeout:200}")
    private int timeout;
}

4、Apollo in depth

通过上面的介绍，相信大家已经对Apollo有了一个初步的了解，并且相信已经覆盖到了大部分的使用场景。

接下来会主要介绍Apollo的cluster管理（集群）、namespace管理（命名空间）和对应的配置获取规则。

4.1 Core Concepts

在介绍高级特性前，我们有必要先来了解一下Apollo中的几个核心概念：

  1. application (应用)

    • 这个很好理解，就是实际使用配置的应用，Apollo客户端在运行时需要知道当前应用是谁，从而可以去获取对应的配置
    • 每个应用都需要有唯一的身份标识 – appId，我们认为应用身份是跟着代码走的，所以需要在代码中配置，具体信息请参见Java客户端使用指南。

  2. environment (环境)

    • 配置对应的环境，Apollo客户端在运行时需要知道当前应用处于哪个环境，从而可以去获取应用的配置
    • 我们认为环境和代码无关，同一份代码部署在不同的环境就应该能够获取到不同环境的配置
    • 所以环境默认是通过读取机器上的配置（server.properties中的env属性）指定的，不过为了开发方便，我们也支持运行时通过System Property等指定，具体信息请参见Java客户端使用指南。

  3. cluster (集群)

    • 一个应用下不同实例的分组，比如典型的可以按照数据中心分，把上海机房的应用实例分为一个集群，把北京机房的应用实例分为另一个集群。
    • 对不同的cluster，同一个配置可以有不一样的值，如zookeeper地址。
    • 集群默认是通过读取机器上的配置（server.properties中的idc属性）指定的，不过也支持运行时通过System Property指定，具体信息请参见Java客户端使用指南。

  4. namespace (命名空间)

    • 一个应用下不同配置的分组，可以简单地把namespace类比为文件，不同类型的配置存放在不同的文件中，如数据库配置文件，RPC配置文件，应用自身的配置文件等
    • 应用可以直接读取到公共组件的配置namespace，如DAL，RPC等
    • 应用也可以通过继承公共组件的配置namespace来对公共组件的配置做调整，如DAL的初始数据库连接数

4.2 自定义Cluster

【本节内容仅对应用需要对不同集群应用不同配置才需要，如没有相关需求，可以跳过本节】
比如我们有应用在A数据中心和B数据中心都有部署，那么如果希望两个数据中心的配置不一样的话，我们可以通过新建cluster来解决。

4.2.1 新建Cluster

新建Cluster只有项目的管理员才有权限，管理员可以在页面左侧看到“添加集群”按钮。

create-cluster

点击后就进入到集群添加页面，一般情况下可以按照数据中心来划分集群，如SHAJQ、SHAOY等。

不过也支持自定义集群，比如可以为A机房的某一台机器和B机房的某一台机创建一个集群，使用一套配置。

create-cluster-detail

4.2.2 在Cluster中添加配置并发布

集群添加成功后，就可以为该集群添加配置了，首先需要按照下图所示切换到SHAJQ集群，之后配置添加流程和3.3 添加/修改配置项一样，这里就不再赘述了。

cluster-created

4.2.3 指定应用实例所属的Cluster

Apollo会默认使用应用实例所在的数据中心作为cluster，所以如果两者一致的话，不需要额外配置。

如果cluster和数据中心不一致的话，那么就需要通过System Property方式来指定运行时cluster：

  • -Dapollo.cluster=SomeCluster
  • 这里注意apollo.cluster为全小写

4.3 自定义Namespace

【本节仅对公共组件配置或需要多个应用共享配置才需要，如没有相关需求，可以跳过本节】
如果应用有公共组件（如hermes-producer，cat-client等）供其它应用使用，就需要通过自定义namespace来实现公共组件的配置。

4.3.1 新建Namespace

以hermes-producer为例，需要先新建一个namespace，新建namespace只有项目的管理员才有权限，管理员可以在页面左侧看到“添加Namespace”按钮。

create-namespace

点击后就进入namespace添加页面，Apollo会把应用所属的部门作为namespace的前缀，如FX。

create-namespace-detail

4.3.2 关联到环境和集群

Namespace创建完，需要选择在哪些环境和集群下使用

link-namespace-detail

4.3.3 在Namespace中添加配置项

接下来在这个新建的namespace下添加配置项

add-item-in-new-namespace

添加完成后就能在FX.Hermes.Producer的namespace中看到配置。

item-created-in-new-namespace

4.3.4 发布namespace的配置

publish-items-in-new-namespace

4.3.5 客户端获取Namespace配置

对自定义namespace的配置获取，稍有不同，需要程序传入namespace的名字。Apollo客户端还支持和Spring整合，更多客户端使用说明请参见Java客户端使用指南和.Net客户端使用指南。

Config config = ConfigService.getConfig("FX.Hermes.Producer");
Integer defaultSenderBatchSize = 200;
Integer senderBatchSize = config.getIntProperty("sender.batchsize", defaultSenderBatchSize);

4.3.6 客户端监听Namespace配置变化

Config config = ConfigService.getConfig("FX.Hermes.Producer");
config.addChangeListener(new ConfigChangeListener() {
  @Override
  public void onChange(ConfigChangeEvent changeEvent) {
    System.out.println("Changes for namespace " + changeEvent.getNamespace());
    for (String key : changeEvent.changedKeys()) {
      ConfigChange change = changeEvent.getChange(key);
      System.out.println(String.format(
        "Found change - key: %s, oldValue: %s, newValue: %s, changeType: %s",
        change.getPropertyName(), change.getOldValue(),
        change.getNewValue(), change.getChangeType()));
     }
  }
});

4.3.7 Spring集成样例

@Configuration
@EnableApolloConfig("FX.Hermes.Producer")
public class AppConfig {}
@Component
public class SomeBean {
    //timeout的值会自动更新
    @Value("${request.timeout:200}")
    private int timeout;
}

4.4 配置获取规则

【本节仅当应用自定义了集群或namespace才需要，如无相关需求，可以跳过本节】
在有了cluster概念后，配置的规则就显得重要了。

比如应用部署在A机房，但是并没有在Apollo新建cluster，这个时候Apollo的行为是怎样的？

或者在运行时指定了cluster=SomeCluster，但是并没有在Apollo新建cluster，这个时候Apollo的行为是怎样的？

接下来就来介绍一下配置获取的规则。

4.4.1 应用自身配置的获取规则

当应用使用下面的语句获取配置时，我们称之为获取应用自身的配置，也就是应用自身的application namespace的配置。

Config config = ConfigService.getAppConfig();

对这种情况的配置获取规则，简而言之如下：

  1. 首先查找运行时cluster的配置（通过apollo.cluster指定）
  2. 如果没有找到，则查找数据中心cluster的配置
  3. 如果还是没有找到，则返回默认cluster的配置

图示如下：

application-config-precedence

所以如果应用部署在A数据中心，但是用户没有在Apollo创建cluster，那么获取的配置就是默认cluster（default）的。

如果应用部署在A数据中心，同时在运行时指定了SomeCluster，但是没有在Apollo创建cluster，那么获取的配置就是A数据中心cluster的配置，如果A数据中心cluster没有配置的话，那么获取的配置就是默认cluster（default）的。

4.4.2 公共组件配置的获取规则

以FX.Hermes.Producer为例，hermes producer是hermes发布的公共组件。当使用下面的语句获取配置时，我们称之为获取公共组件的配置。

Config config = ConfigService.getConfig("FX.Hermes.Producer");

对这种情况的配置获取规则，简而言之如下：

  1. 首先获取当前应用下的FX.Hermes.Producer namespace的配置
  2. 然后获取hermes应用下FX.Hermes.Producer namespace的配置
  3. 上面两部分配置的并集就是最终使用的配置，如有key一样的部分，以当前应用优先

图示如下：

public-namespace-config-precedence

通过这种方式，就实现了对框架类组件的配置管理，框架组件提供方提供配置的默认值，应用如果有特殊需求，可以自行覆盖。

4.5 总体设计

overall-architecture

上图简要描述了Apollo的总体设计，我们可以从下往上看：

  • Config Service提供配置的读取、推送等功能，服务对象是Apollo客户端
  • Admin Service提供配置的修改、发布等功能，服务对象是Apollo Portal（管理界面）
  • Config Service和Admin Service都是多实例、无状态部署，所以需要将自己注册到Eureka中并保持心跳
  • 在Eureka之上我们架了一层Meta Server用于封装Eureka的服务发现接口
  • Client通过域名访问Meta Server获取Config Service服务列表（IP+Port），而后直接通过IP+Port访问服务，同时在Client侧会做load balance、错误重试
  • Portal通过域名访问Meta Server获取Admin Service服务列表（IP+Port），而后直接通过IP+Port访问服务，同时在Portal侧会做load balance、错误重试
  • 为了简化部署，我们实际上会把Config Service、Eureka和Meta Server三个逻辑角色部署在同一个JVM进程中

4.5.1 Why Eureka

为什么我们采用Eureka作为服务注册中心，而不是使用传统的zk、etcd呢？我大致总结了一下，有以下几方面的原因：

  • 它提供了完整的Service Registry和Service Discovery实现
    • 首先是提供了完整的实现，并且也经受住了Netflix自己的生产环境考验，相对使用起来会比较省心。
  • 和Spring Cloud无缝集成
    • 我们的项目本身就使用了Spring Cloud和Spring Boot，同时Spring Cloud还有一套非常完善的开源代码来整合Eureka，所以使用起来非常方便。
    • 另外，Eureka还支持在我们应用自身的容器中启动，也就是说我们的应用启动完之后，既充当了Eureka的角色，同时也是服务的提供者。这样就极大的提高了服务的可用性。
    • 这一点是我们选择Eureka而不是zk、etcd等的主要原因，为了提高配置中心的可用性和降低部署复杂度，我们需要尽可能地减少外部依赖。
  • Open Source
    • 最后一点是开源，由于代码是开源的，所以非常便于我们了解它的实现原理和排查问题。

4.6 客户端设计

client-architecture

上图简要描述了Apollo客户端的实现原理：

  1. 客户端和服务端保持了一个长连接，从而能第一时间获得配置更新的推送。
  2. 客户端还会定时从Apollo配置中心服务端拉取应用的最新配置。
    • 这是一个fallback机制，为了防止推送机制失效导致配置不更新
    • 客户端定时拉取会上报本地版本，所以一般情况下，对于定时拉取的操作，服务端都会返回304 - Not Modified
    • 定时频率默认为每5分钟拉取一次，客户端也可以通过在运行时指定System Property: apollo.refreshInterval来覆盖，单位为分钟。
  3. 客户端从Apollo配置中心服务端获取到应用的最新配置后，会保存在内存中
  4. 客户端会把从服务端获取到的配置在本地文件系统缓存一份
    • 在遇到服务不可用，或网络不通的时候，依然能从本地恢复配置
  5. 应用程序从Apollo客户端获取最新的配置、订阅配置更新通知

4.6.1 配置更新推送实现

前面提到了Apollo客户端和服务端保持了一个长连接，从而能第一时间获得配置更新的推送。

长连接实际上我们是通过Http Long Polling实现的，具体而言：

  • 客户端发起一个Http请求到服务端
  • 服务端会保持住这个连接60秒
    • 如果在60秒内有客户端关心的配置变化，被保持住的客户端请求会立即返回，并告知客户端有配置变化的namespace信息，客户端会据此拉取对应namespace的最新配置
    • 如果在60秒内没有客户端关心的配置变化，那么会返回Http状态码304给客户端
  • 客户端在收到服务端请求后会立即重新发起连接，回到第一步

考虑到会有数万客户端向服务端发起长连，在服务端我们使用了async servlet(Spring DeferredResult)来服务Http Long Polling请求。

4.7 可用性考虑

配置中心作为基础服务，可用性要求非常高，下面的表格描述了不同场景下Apollo的可用性：

场景 影响 降级 原因
某台config service下线 无影响 Config service无状态，客户端重连其它config service
所有config service下线 客户端无法读取最新配置，Portal无影响 客户端重启时,可以读取本地缓存配置文件
某台admin service下线 无影响 Admin service无状态，Portal重连其它admin service
所有admin service下线 客户端无影响，portal无法更新配置
某台portal下线 无影响 Portal域名通过slb绑定多台服务器，重试后指向可用的服务器
全部portal下线 客户端无影响，portal无法更新配置
某个数据中心下线 无影响 多数据中心部署，数据完全同步，Meta Server/Portal域名通过slb自动切换到其它存活的数据中心

5、Contribute to Apollo

Apollo从开发之初就是以开源模式开发的，所以也非常欢迎有兴趣、有余力的朋友一起加入进来。

服务端开发使用的是Java，基于Spring Cloud和Spring Boot框架。客户端目前提供了Java和.Net两种实现。

总体设计

1.1 基础模型

如下即是Apollo的基础模型：

  1. 用户在配置中心对配置进行修改并发布
  2. 配置中心通知Apollo客户端有配置更新
  3. Apollo客户端从配置中心拉取最新的配置、更新本地配置并通知到应用

basic-architecture

1.2 架构模块

下图是Apollo架构模块的概览，详细说明可以参考Apollo配置中心架构剖析。
overall-architecture

上图简要描述了Apollo的总体设计，我们可以从下往上看：

  • Config Service提供配置的读取、推送等功能，服务对象是Apollo客户端
sequenceDiagram
	Client ->> Config Service: request
    Config Service ->> ConfigDB: request
    ConfigDB -->> Config Service: ack
	Config Service -->> Client: ack
  • Admin Service提供配置的修改、发布等功能，服务对象是Apollo Portal（管理界面）
sequenceDiagram
	Portal ->> Admin Service: r/w, publish appId/cluster/namespace
	Admin Service ->> ConfigDB: r/w, publish appId/cluster/namespace
	ConfigDB -->> Admin Service: ack
	Admin Service -->> Portal: ack
  • Config Service和Admin Service都是多实例、无状态部署，所以需要将自己注册到Eureka中并保持心跳
  • 在Eureka之上我们架了一层Meta Server用于封装Eureka的服务发现接口
sequenceDiagram
    Client or Portal ->> Meta Server: discovery service's instances
	Meta Server ->> Eureka: discovery service's instances
	Eureka -->> Meta Server: service's instances
	Meta Server -->> Client or Portal: service's instances
  • Client通过域名访问Meta Server获取Config Service服务列表（IP+Port），而后直接通过IP+Port访问服务，同时在Client侧会做load balance、错误重试
sequenceDiagram
	Client ->> Meta Server: discovery Config Service's instances
	Meta Server -->> Client: Config Service's instances(Multiple IP+Port)
	loop until success
		Client ->> Client: load balance choose a Config Service instance
		Client ->> Config Service: request
		Config Service -->> Client: ack
	end
  • Portal通过域名访问Meta Server获取Admin Service服务列表（IP+Port），而后直接通过IP+Port访问服务，同时在Portal侧会做load balance、错误重试
sequenceDiagram
	Portal ->> Meta Server: discovery Admin Service's instances
	Meta Server -->> Portal: Admin Service's instances(Multiple IP+Port)
	loop until success
		Portal ->> Portal: load balance choose a Admin Service instance
		Portal ->> Config Service: request
		Config Service -->> Portal: ack
	end
  • 为了简化部署，我们实际上会把Config Service、Eureka和Meta Server三个逻辑角色部署在同一个JVM进程中
graph
	subgraph JVM Process
		1[Config Service]
		2[Eureka]
		3[Meta Server]
	end

实际部署的架构可以参考部署架构

1.2.1 Why Eureka

为什么我们采用Eureka作为服务注册中心，而不是使用传统的zk、etcd呢？我大致总结了一下，有以下几方面的原因：

  • 它提供了完整的Service Registry和Service Discovery实现
    • 首先是提供了完整的实现，并且也经受住了Netflix自己的生产环境考验，相对使用起来会比较省心。
  • 和Spring Cloud无缝集成
    • 我们的项目本身就使用了Spring Cloud和Spring Boot，同时Spring Cloud还有一套非常完善的开源代码来整合Eureka，所以使用起来非常方便。
    • 另外，Eureka还支持在我们应用自身的容器中启动，也就是说我们的应用启动完之后，既充当了Eureka的角色，同时也是服务的提供者。这样就极大的提高了服务的可用性。
    • 这一点是我们选择Eureka而不是zk、etcd等的主要原因，为了提高配置中心的可用性和降低部署复杂度，我们需要尽可能地减少外部依赖。
  • Open Source
    • 最后一点是开源，由于代码是开源的，所以非常便于我们了解它的实现原理和排查问题。

1.3 各模块概要介绍

1.3.1 Config Service

  • 提供配置获取接口
sequenceDiagram
	Client ->> Config Service: get content of appId/cluster/namespace
	opt if namespace is not cached
		Config Service ->> ConfigDB: get content of appId/cluster/namespace
		ConfigDB -->> Config Service: content of appId/cluster/namespace
	end
	Config Service -->> Client: content of appId/cluster/namespace
  • 提供配置更新推送接口（基于Http long polling）
    • 服务端使用Spring DeferredResult实现异步化，从而大大增加长连接数量
    • 目前使用的tomcat embed默认配置是最多10000个连接（可以调整），使用了4C8G的虚拟机实测可以支撑10000个连接，所以满足需求（一个应用实例只会发起一个长连接）。
  • 接口服务对象为Apollo客户端

1.3.2 Admin Service

  • 提供配置管理接口
  • 提供配置修改、发布等接口
  • 接口服务对象为Portal

1.3.3 Meta Server

  • Portal通过域名访问Meta Server获取Admin Service服务列表（IP+Port）
  • Client通过域名访问Meta Server获取Config Service服务列表（IP+Port）
  • Meta Server从Eureka获取Config Service和Admin Service的服务信息，相当于是一个Eureka Client
  • 增设一个Meta Server的角色主要是为了封装服务发现的细节，对Portal和Client而言，永远通过一个Http接口获取Admin Service和Config Service的服务信息，而不需要关心背后实际的服务注册和发现组件
  • Meta Server只是一个逻辑角色，在部署时和Config Service是在一个JVM进程中的，所以IP、端口和Config Service一致

1.3.4 Eureka

  • 基于Eureka和Spring Cloud Netflix提供服务注册和发现
  • Config Service和Admin Service会向Eureka注册服务，并保持心跳
  • 为了简单起见，目前Eureka在部署时和Config Service是在一个JVM进程中的（通过Spring Cloud Netflix）

1.3.5 Portal

  • 提供Web界面供用户管理配置
  • 通过Meta Server获取Admin Service服务列表（IP+Port），通过IP+Port访问服务
  • 在Portal侧做load balance、错误重试

1.3.6 Client

  • Apollo提供的客户端程序，为应用提供配置获取、实时更新等功能
  • 通过Meta Server获取Config Service服务列表（IP+Port），通过IP+Port访问服务
  • 在Client侧做load balance、错误重试

1.4 E-R Diagram

1.4.1 主体E-R Diagram

apollo-erd

  • App
    • App信息
  • AppNamespace
    • App下Namespace的元信息
  • Cluster
    • 集群信息
  • Namespace
    • 集群下的namespace
  • Item
    • Namespace的配置，每个Item是一个key, value组合
  • Release
    • Namespace发布的配置，每个发布包含发布时该Namespace的所有配置
  • Commit
    • Namespace下的配置更改记录
  • Audit
    • 审计信息，记录用户在何时使用何种方式操作了哪个实体。

1.4.2 权限相关E-R Diagram

apollo-erd-role-permission

  • User
    • Apollo portal用户
  • UserRole
    • 用户和角色的关系
  • Role
    • 角色
  • RolePermission
    • 角色和权限的关系
  • Permission
    • 权限
    • 对应到具体的实体资源和操作，如修改NamespaceA的配置，发布NamespaceB的配置等。
  • Consumer
    • 第三方应用
  • ConsumerToken
    • 发给第三方应用的token
  • ConsumerRole
    • 第三方应用和角色的关系
  • ConsumerAudit
    • 第三方应用访问审计

服务端设计

2.1 配置发布后的实时推送设计

在配置中心中，一个重要的功能就是配置发布后实时推送到客户端。下面我们简要看一下这块是怎么设计实现的。

release-message-notification-design

上图简要描述了配置发布的大致过程：

  1. 用户在Portal操作配置发布
  2. Portal调用Admin Service的接口操作发布
  3. Admin Service发布配置后，发送ReleaseMessage给各个Config Service
  4. Config Service收到ReleaseMessage后，通知对应的客户端

2.1.1 发送ReleaseMessage的实现方式

Admin Service在配置发布后，需要通知所有的Config Service有配置发布，从而Config Service可以通知对应的客户端来拉取最新的配置。

从概念上来看，这是一个典型的消息使用场景，Admin Service作为producer发出消息，各个Config Service作为consumer消费消息。通过一个消息组件（Message Queue）就能很好的实现Admin Service和Config Service的解耦。

在实现上，考虑到Apollo的实际使用场景，以及为了尽可能减少外部依赖，我们没有采用外部的消息中间件，而是通过数据库实现了一个简单的消息队列。

实现方式如下：

  1. Admin Service在配置发布后会往ReleaseMessage表插入一条消息记录，消息内容就是配置发布的AppId+Cluster+Namespace，参见DatabaseMessageSender
  2. Config Service有一个线程会每秒扫描一次ReleaseMessage表，看看是否有新的消息记录，参见ReleaseMessageScanner
  3. Config Service如果发现有新的消息记录，那么就会通知到所有的消息监听器（ReleaseMessageListener），如NotificationControllerV2，消息监听器的注册过程参见ConfigServiceAutoConfiguration
  4. NotificationControllerV2得到配置发布的AppId+Cluster+Namespace后，会通知对应的客户端

示意图如下：

release-message-design

2.1.2 Config Service通知客户端的实现方式

上一节中简要描述了NotificationControllerV2是如何得知有配置发布的，那NotificationControllerV2在得知有配置发布后是如何通知到客户端的呢？

实现方式如下：

  1. 客户端会发起一个Http请求到Config Service的notifications/v2接口，也就是NotificationControllerV2，参见RemoteConfigLongPollService
  2. NotificationControllerV2不会立即返回结果，而是通过Spring DeferredResult把请求挂起
  3. 如果在60秒内没有该客户端关心的配置发布，那么会返回Http状态码304给客户端
  4. 如果有该客户端关心的配置发布，NotificationControllerV2会调用DeferredResult的setResult方法，传入有配置变化的namespace信息，同时该请求会立即返回。客户端从返回的结果中获取到配置变化的namespace后，会立即请求Config Service获取该namespace的最新配置。

客户端设计

client-architecture

上图简要描述了Apollo客户端的实现原理：

  1. 客户端和服务端保持了一个长连接，从而能第一时间获得配置更新的推送。（通过Http Long Polling实现）
  2. 客户端还会定时从Apollo配置中心服务端拉取应用的最新配置。
    • 这是一个fallback机制，为了防止推送机制失效导致配置不更新
    • 客户端定时拉取会上报本地版本，所以一般情况下，对于定时拉取的操作，服务端都会返回304 - Not Modified
    • 定时频率默认为每5分钟拉取一次，客户端也可以通过在运行时指定System Property: apollo.refreshInterval来覆盖，单位为分钟。
  3. 客户端从Apollo配置中心服务端获取到应用的最新配置后，会保存在内存中
  4. 客户端会把从服务端获取到的配置在本地文件系统缓存一份
    • 在遇到服务不可用，或网络不通的时候，依然能从本地恢复配置
  5. 应用程序可以从Apollo客户端获取最新的配置、订阅配置更新通知

3.1 和Spring集成的原理

Apollo除了支持API方式获取配置，也支持和Spring/Spring Boot集成，集成原理简述如下。

Spring从3.1版本开始增加了ConfigurableEnvironment和PropertySource：

  • ConfigurableEnvironment
    • Spring的ApplicationContext会包含一个Environment（实现ConfigurableEnvironment接口）
    • ConfigurableEnvironment自身包含了很多个PropertySource
  • PropertySource
    • 属性源
    • 可以理解为很多个Key - Value的属性配置

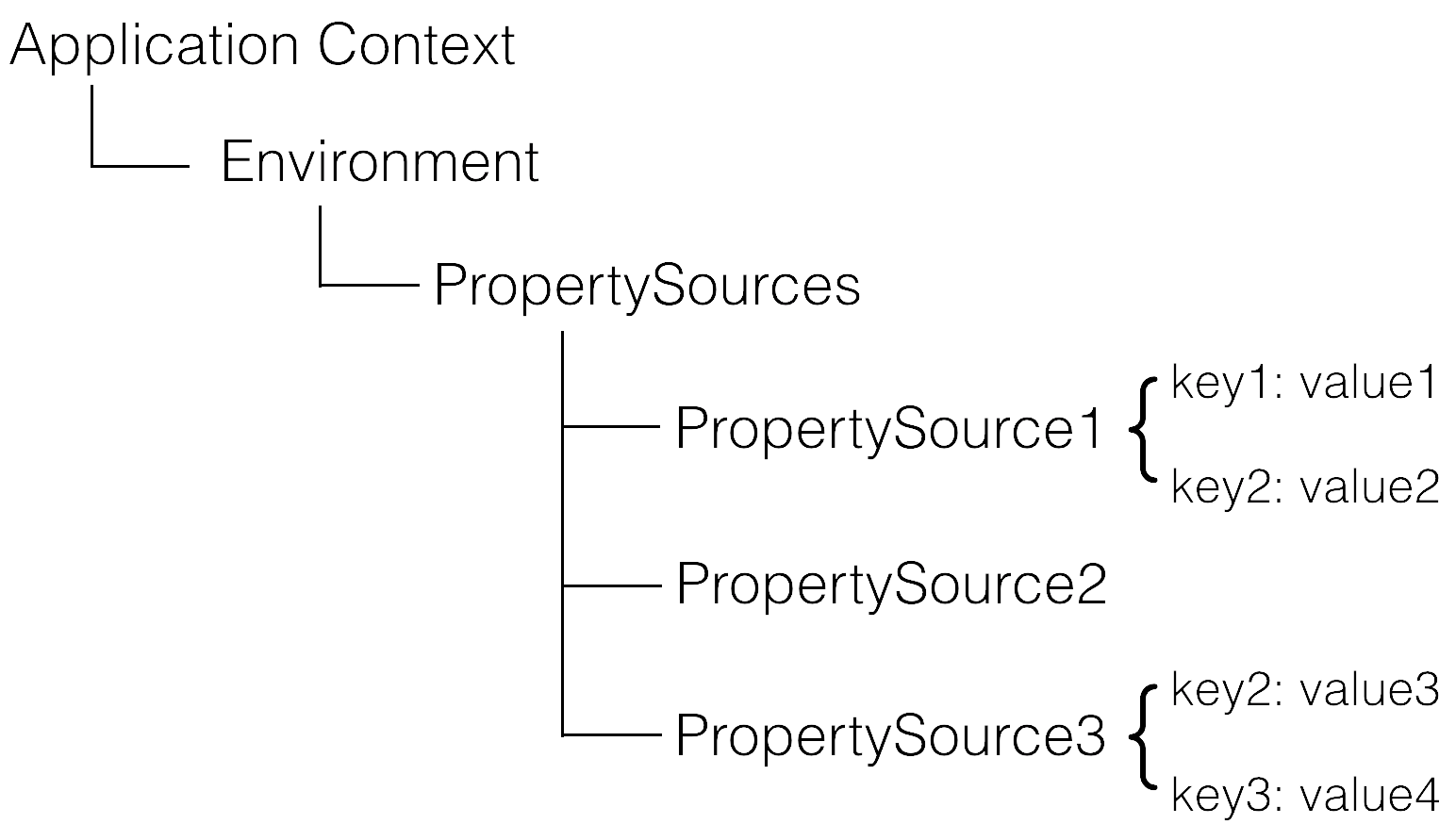

在运行时的结构形如：
Overview

需要注意的是，PropertySource之间是有优先级顺序的，如果有一个Key在多个property source中都存在，那么在前面的property source优先。

所以对上图的例子：

  • env.getProperty(“key1”) -> value1
  • env.getProperty(“key2”) -> value2
  • env.getProperty(“key3”) -> value4

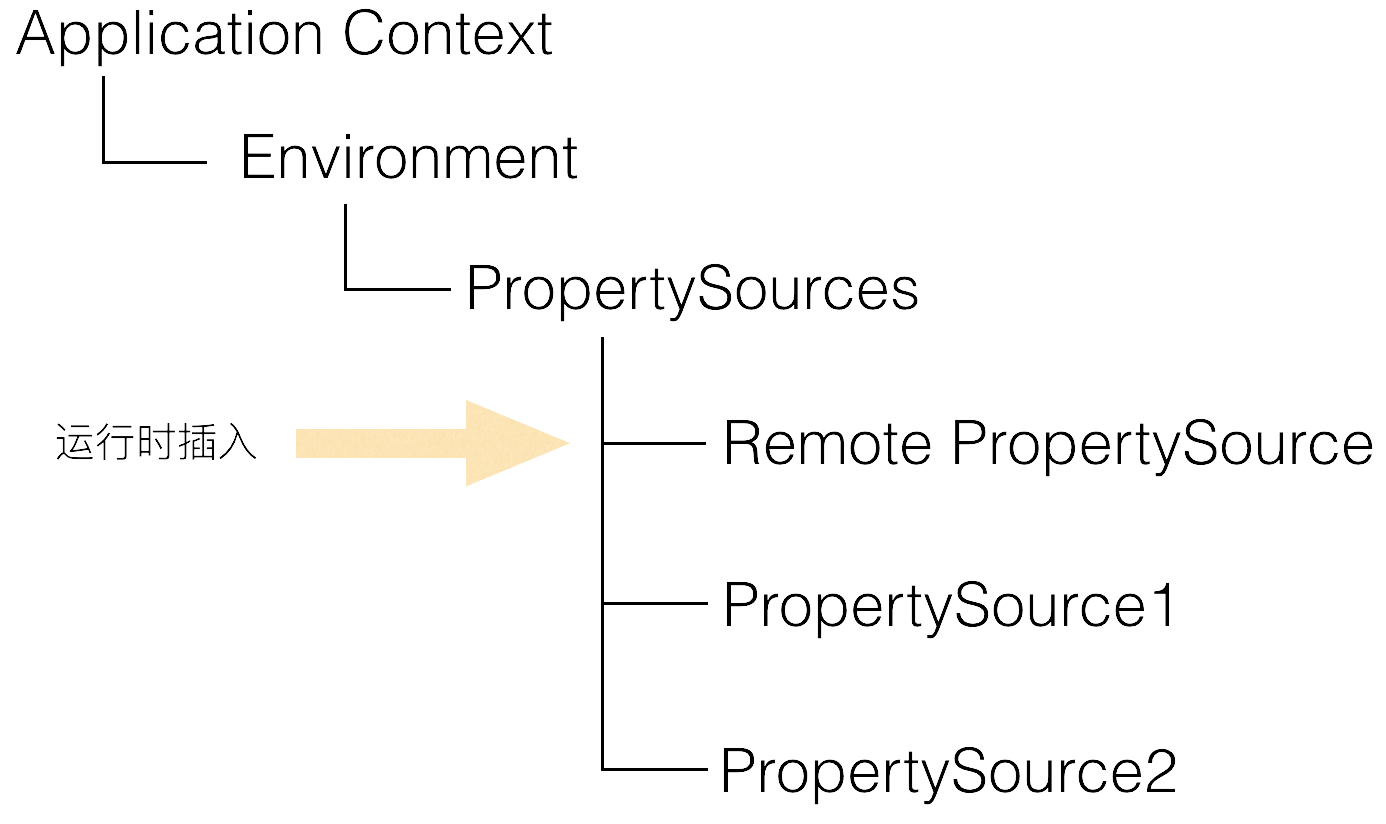

在理解了上述原理后，Apollo和Spring/Spring Boot集成的手段就呼之欲出了：在应用启动阶段，Apollo从远端获取配置，然后组装成PropertySource并插入到第一个即可，如下图所示：

Overview

相关代码可以参考PropertySourcesProcessor

可用性考虑

场景 影响 降级 原因
某台Config Service下线 无影响 Config Service无状态，客户端重连其它Config Service
所有Config Service下线 客户端无法读取最新配置，Portal无影响 客户端重启时，可以读取本地缓存配置文件。如果是新扩容的机器，可以从其它机器上获取已缓存的配置文件，具体信息可以参考Java客户端使用指南 - 1.2.3 本地缓存路径
某台Admin Service下线 无影响 Admin Service无状态，Portal重连其它Admin Service
所有Admin Service下线 客户端无影响，Portal无法更新配置
某台Portal下线 无影响 Portal域名通过SLB绑定多台服务器，重试后指向可用的服务器
全部Portal下线 客户端无影响，Portal无法更新配置
某个数据中心下线 无影响 多数据中心部署，数据完全同步，Meta Server/Portal域名通过SLB自动切换到其它存活的数据中心
数据库宕机 客户端无影响，Portal无法更新配置 Config Service开启配置缓存后，对配置的读取不受数据库宕机影响

五、监控相关

5.1 Tracing

5.1.1 CAT

Apollo客户端和服务端目前支持CAT自动打点，所以如果自己公司内部部署了CAT的话，只要引入cat-client后Apollo就会自动启用CAT打点。

如果不使用CAT的话，也不用担心，只要不引入cat-client，Apollo是不会启用CAT打点的。

Apollo也提供了Tracer相关的SPI，可以方便地对接自己公司的监控系统。

更多信息，可以参考v0.4.0 Release Note

5.1.2 SkyWalking

可以参考@hepyu贡献的apollo-skywalking-pro样例。

5.2 Metrics

从1.5.0版本开始，Apollo服务端支持通过/prometheus暴露prometheus格式的metrics，如http://${someIp:somePort}/prometheus

apoll核心概念：namespace

1. 什么是Namespace?

Namespace是配置项的集合，类似于一个配置文件的概念。

2. 什么是“application”的Namespace？

Apollo在创建项目的时候，都会默认创建一个“application”的Namespace。顾名思义，“application”是给应用自身使用的，熟悉Spring Boot的同学都知道，Spring Boot项目都有一个默认配置文件application.yml。在这里application.yml就等同于“application”的Namespace。对于90%的应用来说，“application”的Namespace已经满足日常配置使用场景了。

客户端获取“application” Namespace的代码如下：

Config config = ConfigService.getAppConfig();

客户端获取非“application” Namespace的代码如下：

Config config = ConfigService.getConfig(namespaceName);

3. Namespace的格式有哪些？

配置文件有多种格式，例如：properties、xml、yml、yaml、json等。同样Namespace也具有这些格式。在Portal UI中可以看到“application”的Namespace上有一个“properties”标签，表明“application”是properties格式的。

注1：非properties格式的namespace，在客户端使用时需要调用ConfigService.getConfigFile(String namespace, ConfigFileFormat configFileFormat)来获取，如果使用Http接口直接调用时，对应的namespace参数需要传入namespace的名字加上后缀名，如datasources.json。
注2：apollo-client 1.3.0版本开始对yaml/yml做了更好的支持，使用起来和properties格式一致：Config config = ConfigService.getConfig("application.yml");，Spring的注入方式也和properties一致。

4. Namespace的获取权限分类

Namespace的获取权限分为两种：

  • private （私有的）
  • public （公共的）

这里的获取权限是相对于Apollo客户端来说的。

4.1 private权限

private权限的Namespace，只能被所属的应用获取到。一个应用尝试获取其它应用private的Namespace，Apollo会报“404”异常。

4.2 public权限

public权限的Namespace，能被任何应用获取。

5. Namespace的类型

Namespace类型有三种：

  • 私有类型
  • 公共类型
  • 关联类型（继承类型）

5.1 私有类型

私有类型的Namespace具有private权限。例如上文提到的“application” Namespace就是私有类型。

5.2 公共类型

5.2.1 含义

公共类型的Namespace具有public权限。公共类型的Namespace相当于游离于应用之外的配置，且通过Namespace的名称去标识公共Namespace，所以公共的Namespace的名称必须全局唯一。

5.2.2 使用场景

  • 部门级别共享的配置
  • 小组级别共享的配置
  • 几个项目之间共享的配置
  • 中间件客户端的配置

5.3 关联类型

5.3.1 含义

关联类型又可称为继承类型，关联类型具有private权限。关联类型的Namespace继承于公共类型的Namespace，用于覆盖公共Namespace的某些配置。例如公共的Namespace有两个配置项

k1 = v1
k2 = v2

然后应用A有一个关联类型的Namespace关联了此公共Namespace，且覆盖了配置项k1，新值为v3。那么在应用A实际运行时，获取到的公共Namespace的配置为：

k1 = v3
k2 = v2

5.3.2 使用场景

举一个实际使用的场景。假设RPC框架的配置（如：timeout）有以下要求：

  • 提供一份全公司默认的配置且可动态调整
  • RPC客户端项目可以自定义某些配置项且可动态调整
  1. 如果把以上两点要求去掉“动态调整”，那么做法很简单。在rpc-client.jar包里有一份配置文件，每次修改配置文件然后重新发一个版本的jar包即可。同理，客户端项目修改配置也是如此。
  2. 如果只支持客户端项目可动态调整配置。客户端项目可以在Apollo “application” Namespace上配置一些配置项。在初始化service的时候，从Apollo上读取配置即可。这样做的坏处就是，每个项目都要自定义一些key，不统一。
  3. 那么如何完美支持以上需求呢？答案就是结合使用Apollo的公共类型的Namespace和关联类型的Namespace。RPC团队在Apollo上维护一个叫“rpc-client”的公共Namespace，在“rpc-client” Namespace上配置默认的参数值。rpc-client.jar里的代码读取“rpc-client”Namespace的配置即可。如果需要调整默认的配置，只需要修改公共类型“rpc-client” Namespace的配置。如果客户端项目想要自定义或动态修改某些配置项，只需要在Apollo 自己项目下关联“rpc-client”，就能创建关联类型“rpc-client”的Namespace。然后在关联类型“rpc-client”的Namespace下修改配置项即可。这里有一点需要指出的，那就是rpc-client.jar是在应用容器里运行的，所以rpc-client获取到的“rpc-client” Namespace的配置是应用的关联类型的Namespace加上公共类型的Namespace。

5.4 例子

如下图所示，有三个应用：应用A、应用B、应用C。

  • 应用A有两个私有类型的Namespace：application和NS-Private，以及一个关联类型的Namespace：NS-Public。
  • 应用B有一个私有类型的Namespace：application，以及一个公共类型的Namespace：NS-Public。
  • 应用C只有一个私有类型的Namespace：application

Namespace例子

5.4.1 应用A获取Apollo配置

//application
Config appConfig = ConfigService.getAppConfig();
appConfig.getProperty("k1", null); // k1 = v11
appConfig.getProperty("k2", null); // k2 = v21

//NS-Private
Config privateConfig = ConfigService.getConfig("NS-Private");
privateConfig.getProperty("k1", null); // k1 = v3
privateConfig.getProperty("k3", null); // k3 = v4

//NS-Public，覆盖公共类型配置的情况，k4被覆盖
Config publicConfig = ConfigService.getConfig("NS-Public");
publicConfig.getProperty("k4", null); // k4 = v6 cover
publicConfig.getProperty("k6", null); // k6 = v6
publicConfig.getProperty("k7", null); // k7 = v7

5.4.2 应用B获取Apollo配置

//application
Config appConfig = ConfigService.getAppConfig();
appConfig.getProperty("k1", null); // k1 = v12
appConfig.getProperty("k2", null); // k2 = null
appConfig.getProperty("k3", null); // k3 = v32

//NS-Private，由于没有NS-Private Namespace 所以获取到default value
Config privateConfig = ConfigService.getConfig("NS-Private");
privateConfig.getProperty("k1", "default value");

//NS-Public
Config publicConfig = ConfigService.getConfig("NS-Public");
publicConfig.getProperty("k4", null); // k4 = v5
publicConfig.getProperty("k6", null); // k6 = v6
publicConfig.getProperty("k7", null); // k7 = v7

5.4.3 应用C获取Apollo配置

//application
Config appConfig = ConfigService.getAppConfig();
appConfig.getProperty("k1", null); // k1 = v12
appConfig.getProperty("k2", null); // k2 = null
appConfig.getProperty("k3", null); // k3 = v33

//NS-Private，由于没有NS-Private Namespace 所以获取到default value
Config privateConfig = ConfigService.getConfig("NS-Private");
privateConfig.getProperty("k1", "default value");

//NS-Public，公共类型的Namespace，任何项目都可以获取到
Config publicConfig = ConfigService.getConfig("NS-Public");
publicConfig.getProperty("k4", null); // k4 = v5
publicConfig.getProperty("k6", null); // k6 = v6
publicConfig.getProperty("k7", null); // k7 = v7

5.4.4 ChangeListener

以上代码例子中可以看到，在客户端Namespace映射成一个Config对象。Namespace配置变更的监听器是注册在Config对象上。

所以在应用A中监听application的Namespace代码如下：

Config appConfig = ConfigService.getAppConfig();
appConfig.addChangeListener(new ConfigChangeListener() {
  public void onChange(ConfigChangeEvent changeEvent) {
    //do something
  }
})

在应用A中监听NS-Private的Namespace代码如下：

Config privateConfig = ConfigService.getConfig("NS-Private");
privateConfig.addChangeListener(new ConfigChangeListener() {
  public void onChange(ConfigChangeEvent changeEvent) {
    //do something
  }
})

在应用A、应用B、应用C中监听NS-Public的Namespace代码如下：

Config publicConfig = ConfigService.getConfig("NS-Public");
publicConfig.addChangeListener(new ConfigChangeListener() {
  public void onChange(ConfigChangeEvent changeEvent) {
    //do something
  }
})
